凈化空調系統中的過濾器選擇原則探討中國電子工程設計院世源科技工程有限公司 雷虹 中國電子工程設計院世源希達工程技術公司 李志華 摘要：介紹潔凈度級別和過濾器效率，將凈化廠房分為3個級別：100級、10000級、100000級。從兩個方面分析了空氣凈化系統的過濾器組合對潔凈度和過濾器壽命的影響，針對目前出現的問題進行了分析，提出了相應的對策。 關鍵詞：過濾器；濾器效率；潔凈度；終阻力；沉降粒子；浮游粒子

0·引言隨著大規模、超大規模集成電路集成度的不斷提高，在影響成品率的諸多原因中塵埃導致的比例不斷增大，同時足以使電路芯片短路報廢的塵埃粒子的直徑也必然越來越小。

在凈化間的一些技術參數如：潔凈度、溫濕度、氣流組織、化學污染的含量、正壓值等中間，空調系統的過濾器組合與廠房的潔凈度有密切的關系。

選擇合理的空氣過濾器效率級別和空氣過濾器的組合對保證廠房的潔凈度級別、減少過濾器更換頻度、增加過濾器的壽命、降低運行成本有著重要的意義。本文在分析潔凈度級別的標準和評價過濾器技術參數的基礎上，對我公司所做工程首鋼前工序百級凈化間的空氣凈化系統的過濾器使用狀況進行了分析，并提出相應的改進措施。

1·潔凈度級別及過濾器效率 1.1潔凈度級別國內外有代表性的劃分潔凈度級別的制度有兩種：英制和公制。

英制有美國聯邦標準209、美國國家航空和宇宙航行局NASA標準、最新美國聯邦標準FS2 0 9 D。

公制有英國標準BS5295、前蘇聯標準ГCTII-1 7 0-0 5 0.0 0 l-7 3、聯邦德國工程師學會標準VDl2083、日本工業標準JIS、中國標準和國際標準ISO 14644等。

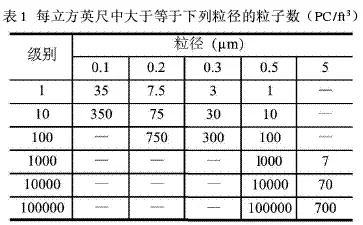

下面以有代表性而且為許多國家通用的美國聯邦標準FS 209D為例說明： 根據美國聯邦標準FS 209D的規定（見表1），含塵濃度作為評價潔凈度級別的濃度限定值。評價方法是：在潔凈室工作區平面上多點采樣，各點在一段時間內連續測得含塵濃度平均值，如果滿足表1條件，則認為此潔凈室工作區達到該濃度限定值所對應的潔凈度級別。

1.2過濾器的主要性能指標

式中：A為濾料層結構特性系數；B為過濾器結構阻力系數；u為過濾器面風速，m/s；n為試驗指數。容塵量：當過濾器的阻力（在額定風量下）達到終阻力時，過濾器所容納的塵埃質量。

1.3過濾器效率檢測方法和分類 （1）效率檢測方法常用的效率檢測方法：計重法（粗效）、比色法（Dust-spot）（中效）、鈉鹽法（SodiumF l a m e）（中國高效）、D O P法（美國高效）、油霧法（俄羅斯高效）、熒光法（英國高效）、熒光素鈉法（法國高效）、大氣塵計數法（中國粗、中效）、MPPS法等。

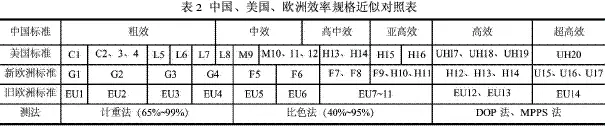

（2）過濾器效率分類過濾效率是在特定測試方法下的測試值，在標記效率值時必須注明相應的測試方法，不同的國家有不同的表示方法，見表2。

2 ·現狀分析此項目的潔凈廠房根據潔凈度的不同可以分為三類：100級、l0000級、100000級。 前工序作業室是l00級的凈化級別；前工序用力室和后工序的中測、組立、封入是l0000級凈化級別；選別和64M車間是l00000級的凈化級別。下面分別介紹一下不同級別凈化間的空氣凈化系統流程圖。

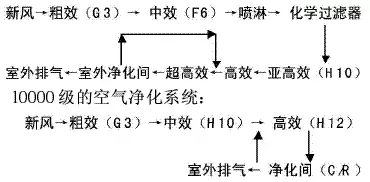

l00級的空氣凈化系統：

l00000級的空氣凈化系統：

下面從兩個方面分析空氣凈化系統的過濾器組合對潔凈度及過濾器壽命的影響：（1）對潔凈度的影響檢測凈化間的潔凈度的方法一般有以下幾種（以0.3μm、100 class為例）： a）新工程完工后要做高效過濾器的掃描檢漏標準：0.3μm以上粒子連續增加為0個。 目的：檢查高效過濾器的安裝及與凈化間的接縫處，有無破損和裂縫，有無塵埃泄漏。 檢測器：Lasair-110、測定用的臺車等。 試驗條件：動力空調系統運行良好，環境滿足凈化要求。 測定點：全部高效過濾器。 測定方法：高效過濾器區域（作業室）。 采樣口與高效過濾器的距離30 mm，掃描速度50 mm/s。 檢查高效過濾器的平面及周邊有無塵埃泄漏。

b）沉降粒子標準：粒子總數增加不超過100個，塵埃的增加數<100個，當超出規格時，需再檢一次。試驗條件：動力空調系統運行良好，環境滿足凈化要求。 測定方法：將符合要求的參考片（要求塵埃初始值總數<50個）水平放硅片盒上；經過24 h后，測定并計算塵埃數之差。

c）浮游粒子標準：作業室0.3μm以上粒子<35個/CF，用力室0.5μm以上粒子<1000個/CF。 測定方法：將激光粒子計數器的采樣流量調整到1CFM，連續檢測3 min，取平均值，測定高度在工作面區域約為800 mm~1200 mm。此方法是工程中經常采用的方法。一般情況下，最末一級過濾器的過濾效率決定凈化間的潔凈度級別，以0.3μm、100級潔凈間的空氣凈化系統為例分析，工程實踐中一般要選擇0.12μm、99.999%的ULPA（U15）。

外氣經過噴淋（相當于比色法30%），又經過高效過濾器（HEPA）和超高效過濾器（ULPA）后，檢測凈化間的塵埃分布為：0.1μm~0.3μm的塵埃為8.76個/ft3；大于等于0.3μm的塵埃為35個/ft3。與表1比較發現可以滿足凈化間的凈化級別。因此，選擇最末一級過濾器的過濾效率對滿足凈化間的凈化級別有重要的意義。（參考www.rfilter.com）

（2）對過濾器壽命的影響以l00級潔凈間的空氣凈化系統為例分析： 現在的系統中由于在冬季安裝上化學過濾器后，活性炭粒的發塵量較大致使后面的高效過濾器容易堵塞，阻力增加較快導致更換頻繁。

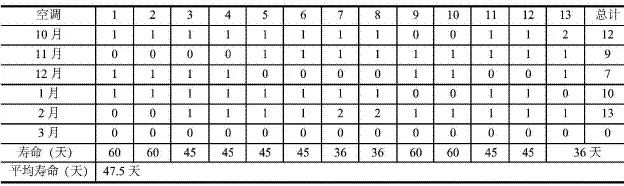

另外，100級潔凈間的過濾器級別的級差比較大，例如：粗中效和高效之間相差10級，致使前一級過濾器不能很好地保護高效過濾器，導致高效過濾器壓差經常超標，更換比較頻繁。1997年10月到1998年3月間前工序空調系統13臺循環風機更換的高效過濾器數量見表3。 表3過濾器更換數量統計

有關資料表明，該高效過濾器在容塵量為1490 g/m2的情況下的預測壽命為100天，可見過濾器的實際壽命小于預測壽命。由于每臺高效過濾器價格為1078元/臺，經計算僅半年時間過濾器由于壽命縮短導致增加的費用為2.7萬元。

此外，從以上空氣凈化系統的流程圖中還可以看出，10000級潔凈室的空氣過濾系統中兩級中效過濾器效率之間沒有級差，使前一級過濾器沒有起到保護后一級過濾器的作用。

使用過濾器的“終阻力”作為判斷過濾器失效的標準，在實際運行中存在許多問題：由于終阻力值與通過過濾器的風量密切相關，當風量發生變化時終阻力值也應相應發生變化。

而在實際中保證過濾器的通風量不變是很難做到的，顯然根據過濾器的壓差是否超過終阻力值來判斷是否需要更換過濾器是不合理的。在實際運行中還需要根據凈化間的溫濕度、正壓值來判斷是否需要更換過濾器。當凈化間正壓下降時表示進入房間的新風量減少了，如果在系統設備運行正常的情況下，一般是由于過濾器堵塞，阻力增加導致系統風量減少所導致。

3·問題的對策 3.1選擇合理的過濾器組合和過濾器效率一般情況下，最末一級過濾器和房間的換氣次數對凈化間的空氣潔凈度起決定作用，上風段的各級過濾器起到保護作用以延長末端高效過濾器的使用壽命或保護空調系統的設備，如避免盤管集塵，換熱系數降低，以確保其正常工作。

如果相連的兩級效率特別接近，則后一級負擔太??；如果級別相差太大，則后一級過濾器不能得到有效的保護。我公司的100級凈化間的空氣過濾系統中由于化學過濾器有發塵，導致其后面的高效過濾器更換頻繁（詳見表3），所以我們采取了在化學過濾器和高效過濾器之間加裝一級過濾器的方法使后一級過濾器的壽命得到延長，具體可以采取以下的空調系統：

通過采取以上的措施，雖然亞高效過濾器的更換頻度增加了，但是由于其成本低（200元/臺），只是高效過濾器成本的1/5，所以最終還是達到了降低成本的目的。

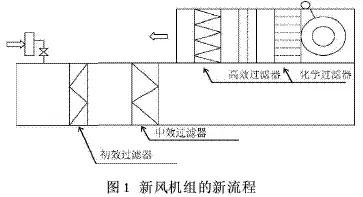

此外，為解決由于通過各個高效過濾器的風量不同而引起的個別循環空調機中的高效過濾器更換的頻度高的問題，可以在新風機中加裝化學過濾器和亞高效過濾器，將新風集中處理而不是將新風送到各循環風機中再進行處理，以減少由于各個循環風機風量的不同而增加的更換量。此問題已經在我公司的新工程中得到了改善。在201#棟的新工程中新風空調機組采取的新流程如圖1所示。

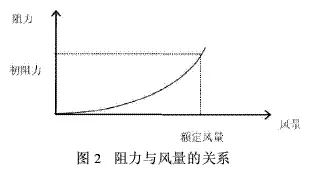

3.2選擇合理的終阻力值終阻力是當過濾器失效時即達到額定容塵量時的過濾器阻力值。終阻力值的選擇直接決定過濾器的使用壽命、空調系統風量變化范圍、系統能耗。一般情況下，終阻力值是初阻力值的2~3倍，而且與通過過濾器的風量有關，關系如圖2所示。

實際運行管理中可以根據過濾器廠家提供的風量―阻力曲線，查出在實際運行中通過過濾器的風量下所對應的初阻力，然后根據初阻力計算出終阻力值，并依據實際運行中的情況對終阻力值進行修正，作為更換過濾器的標準。

總之，在凈化空調系統的運行維護中，過濾器作為易耗品占總運行成本的1/3，所以研究過濾器的使用情況降低更換頻度，對降低運行成本有十分重要的意義。

參考文獻[l]涂光備,等.藥廠潔凈廠房兩級過濾器探討[J].暖通空調,1998(5)[2]薛殿華,空氣調節[M].北京:清華大學出版社,1991[3]空氣潔凈技術措施[M].北京:中國建筑工業出版社[4]SGNEC前工程100class C/R圖紙
